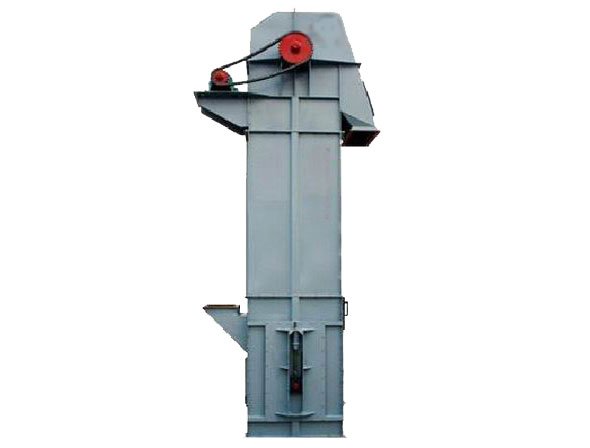

TH系列環鏈斗式提升機是HL型斗式提升機的更新?lián)Q代產品，該型提升機與HL型相比，具有輸送量大、提升高度高、運行平穩可靠、壽命長等優點。主要技術性能及參數符合有關標準。

TH環鏈斗式提升機結構特點：
            （1）料斗斗容與實際填充量相近，加之運行速度提高，比相同斗寬的HL型斗式提升機的輸送量增大近一倍。
            （2）上、下鏈輪采用組裝式結構，可方便更換輪緣，降低維修費用。
            （3）下部采用重錘杠桿式張緊裝置，可自動恒定地保持張緊力，避免鏈斗打滑或拖鏈，有利于正常運轉。
            （4）牽引件為高強度圓環鏈，經熱處理后具有較高的抗拉強度和耐磨性，因而使用壽命長。

TH環鏈斗式提升機料斗斗型及裝卸方式
          本輸送機料斗有兩種斗型：Zh型為中深斗，一般適用于輸送濕、粘難拋出物料，如濕砂、型砂、化肥、堿粉、粘土等的提升；Sh型為深斗，一般適用于輸送干燥的、松散易于拋出的物料，如碎石、煤塊、水泥生料、礦渣和水泥等的提升。
          本機物料為掏取式裝料，混合或重力式卸料，適于輸送堆積密度不大于1.5t/m3的小塊粉狀，低磨琢性物料，物料溫度不超過250℃。
其主要技術參數參見下表：

提升機型號			TH315		TH400		TH500		TH630
料斗型號			Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
輸送量		m3/h	35	59	58	94	73	118	114	185
料斗	斗容	L	3.75	6	5.9	9.5	9.3	15	14.6	23.6
	斗距	mm	512				688
鏈條	圓鋼直徑*節距	mm	Φ18*64				Φ22*86
	單條破斷強度	KN	≥320				≥480
料斗運行速度		m/s	1.4				1.5
傳動鏈輪轉速		ypm	42.5		37.6		35.3		31.8
輸送物料塊度		mm	35		40		50		60
注：表中斗容為盛水時容積，與實際填充量相近，故輸送量計算時未考慮填充系數φ，具體選型時應根據物料特性求得φ修正值，以此修正值計算輸送量。
